KAEDAH PEMASANGAN CCTV

 Spesifikasi bagi system CCTV untuk pemasangan CCTV di rumah kediaman atau ruang pejabat adalah mencakupi seperti berikut :

i.            1 unit DVR (4-channel/ 1 BNC output/ 1 VGA output / 1 network port) model

ii.          Hard Disk SATA (80Gb)

iii.        4 biji kamera Dome

    iv.    Monitor - boleh guna monitor komputer

Rajah asas pemasangan CCTV

(Set router adalah aksesori tambahan bagi mengawal DVR melalui internet)

 1. Tentukan kabel yang sesuai

Kabel CCTV yang digunakan adalah jenis  coaxial cable RG59/6 series. Ini merupakan kabel standard yang sering digunakan untuk penyambungan antara kamera CCTV dan DVR.

Manakala penyambung yang digunakan adalah jenis BNC connector. Ia menyambungkan antara panel video pada DVR dan kamera jenis Dome.

2. Tentukan lokasi dan area pantauan CCTV

Lokasi pemasangan CCTV ditentukan berdasarkan jarak pandangan yang hendak dikawal samada jauh atau dekat dan apakah untuk keadaan gelap atau terang. Penetapan lokasi amat penting bagi mendapatkan titik fokus kawasan yang hendak di kawal.

3. Penetapan Kedudukan kamera CCTV

Terutama untuk pemasangan CCTV di rumah, perletakkan sudut kamera CCTV di bawah tempat berbumbung boleh melindungi kamera CCTV anda dari hujan, angin, dan sebagainya. Selain itu, penempatan di bawah bumbung juga biasanya memberikan paparan yang lebih baik dan mudah untuk menarik kabel jaringan.

Jenis kamera adalah Dome infrared digunakan. Ia boleh menghasilkan gambar yang terang walau pun pada waktu malam atau dalam suasana yang gelap.

Kabel video dan bekalan kuasa di sambung secara berasingan di mana bekalan kuasa menggunakan palam 3-pin yang di sambung ke soket alir keluar 13A.

4. Proses Menarik Kabel (Lay-out cabel)

Setelah menentukan titik pemasangan CCTV, berikutnya adalah mencari titik masuk untuk menarik kabel RG59/6 dari luar ke dalam melalui atas siling atau laluan conduit dan sebagainya. Pada kebiasaannya pada ruang pejabat lebih praktikal menarik kabel dilakukan melalui atas siling. Ia nampak lebih kemas dan tersusun

DVR yang digunakan mempunyai panel untuk bekalan kuasa secara berasingan. Oleh itu kabel untuk bekalan kuasa kamera CCTV perlu disambungkan kepada punca bekalan yang terhampir dengan lokasi kamera tersebut.

5. Penempatan Monitor dan DVR

Monitor dan DVR adalah peralatan  yang melengkapi sistem CCTV anda. Tentukan tempat dimana monitor dan DVR akan diletakkan secara bersebelahan bagi memudahkan proses ‘setting’ (biasanya pengguna akan merujuk kepada buku manual yang disediakan oleh pihak pembekal DVR). Untuk keselamatan ada baiknya set DVR diletakkan secara tersembunyi terutama di rumah kediaman bagi mengelakkan penceroboh merosakkan atau mengambil set DVR.

6. Lay-out kabel & 'Setting'

Setelah mendapatkan posisi perletakkan kamera CCTV dan lokasi penempatan monitor serta DVR, maka berikutnya adalah proses terakhir iaitu menarik kabel RG59 yang menghubungkan antara CCTV dengan monitor dan DVR. Maka lengkaplah proses pemasangan set CCTV di rumah kediaman atau di bangunan pejabat. Setelah set CCTV selesai di pasang dan boleh disambung bekalan kuasa, maka proses 'setting' DVR merujuk kepada manual yang disertakan dapat dilakukan.

Sambungan kabel kamera, monitor dan mouse untuk proses 'setting' DVR

Sambungan semua komponen yang telah lengkap di mana monitor memaparkan imej yang telah dirakam oleh  kamera CCTV

Pengenalan CCTV

Pengenalan CCTV (Closed-Circuit Television)

Closed-circuit television (CCTV) adalah kamera yang merakam imej video dan menghantar isyarat video komposit tempat-tempat tertentu. CCTV sering digunakan untuk tujuan pengawasan yang biasa terdapat di bank, lapangan terbang, bangunan-bangunan malah sekarang ini juga digunakan di rumah-rumah.

CCTV pertama telah dipasang oleh syarikat Jerman Siemens AG pada Test Stand VII di Peenemünde, Jerman pada tahun 1942, digunakan untuk memerhati perlancaran roket V-2.

Kelengkapan Sistem CCTV

Kelengkapan utama dalam sistem pengoperasian CCTV adalah seperti berikut:

1)  Kamera

Kamera CCTV berfungsi sebagai alat perakam imej bergerak (video) dan menukarkannya kepada isyarat video komposit. Terdapat beberapa jenis kamera yang berbeza dari segi kualiti, penggunaan dan fungsi-fungsinya. Setiap kamera akan disambungkan ke Digital Video Recorder (DVR) secara langsung.

Terdapat pelbagai jenis kamera yang dijual dipasaran antaranya ialah  :

i.  Dome Camera

ii. Waterproof Camera

iii.Infra Red Camera
iv. IP Camera
v. Stabdard Box Camera dan banyak lagi dipasaran

2) Digital Video Recorder (DVR)

DVR adalah sistem yang digunakan oleh CCTV untuk merakam video dalam bentuk digital. Bagi menyimpan data atau maklumat yang dirakam, DVR hendaklah disertakan dengan hard disk dengan kapasiti  yang besar sekurang-kurangnya 80Gb.

Pada masa kini terdapat pelbagai lagi jenis sistem CCTV hasil daripada penyelidikan dan kemajuan berterusan. Antaranya seperti kepelbagaian DVR yang boleh disambungkan ke talian internet, sistem pemantauan berkomputer dan yang menjadi perhatian masa kini adalah IP Camera

Sistem IP (Internet Protokol) Camera menghantar isyarat video dan audio melalui jaringan tanpa wayar dengan memakai protokol TCP/IP.Menarik sistem ini, ianya boleh dipantau di mana sahaja melalui internet. Ia juga tidak memerlukan DVR. Artikel berkenaan IP Camera akan diterangkan secara terperinci pada catatan akan datang.

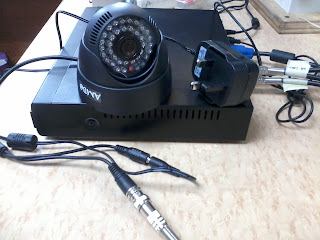

DVR 4-Channel

3) Monitor

Monitor digunakan untuk memaparkan imej yang dirakam oleh kamera secara langsung. Paparan imej pada monitor bergantung kepada bilangan port yang digunakan pada DVR. Monitor komputer adalah yang paling popular digunakan kerana harganya yang murah dan mudah dipasang.

Contoh penyambungan dalam sistem pemasangan CCTV adalah seperti gambarajah di bawah.

Menggabungkan Kapasitor Secara Selari

Menggabungkan Kapasitor Secara Selari

Sekiranya dua atau lebih unit kapasitor digabungkan secara selari, maka unit kapasitansnya boleh dijumlah begitu sahaja. Rujuk gambar di sebelah. Pengetahuan ini amat berguna sekiranya anda sering terlibat dalam kerja pembaikan peralatan elektrik atau elektronik

Situasi 1

Satu kipas siling didapati tidak berpusing walaupun suis telah dihidupkan. Setelah diperiksa, didapati kapasitor pada kipas tersebut telah rosak. Kapasitor tersebut bernilai 2uF, tetapi pada masa itu anda hanya mempunyai dua unit kapasitor 1uF. Penyelesainnya, sambungkan kedua2 kapasitor 1uF tersebut secara selari. Dengan itu anda telah 'mencipta' kapasitor bernilai 2 uF dan pasangkan ia pada kipas tersebut.

Situasi 2

Satu monitor komputer LCD didapati tidak menyala. Setelah diperiksa, terdapat satu unit kapasitor 80 uF pada bahagian inverter telah rosak. Kapasitor 80uF biasanya sukar didapati di kedai. Oleh itu, anda boleh menggabungkan kapasitor bernilai 47uF, 22uF dan 10uF (kapasitor pada nilai ini biasa dijual di kedai elektronik) untuk mencipta kapasitor bernilai 79uF. Walaupun tidak mendapat nilai 80uF, tetapi ia masih boleh digunakan.

Papan Agihan Sistem Bekalan Elektrik di Rumah (Satu Fasa)

Papan Agihan Sistem Bekalan Elektrik di Rumah (Satu Fasa)

Gambar di sebelah menunjukkan kotak agihan (Distribution Board - DB) sistem bekalan elektrik 1 fasa. Ia biasanya terdapat di rumah2 teres, rumah Semi-D dan rumah2 di kampung.

Suis utama

Berfungsi untuk memutuskan bekalan elektrik di dalam rumah. Ada rumah yang menggunakan fius menggantikan suis utama.

RCD (Residual Current Device)

Kadangkala dikenali sebagai RCCB (Residual Current Circuit Breaker) atau ELCB (Earth Leakage Circuit Breaker). Alat ini merupakan alat paling penting kerana ia melindungi anda dari renjatan elektrik dan peralatan elektrik dari voltan tinggi akibat kilat.

Kapasiti RCD yang sering digunakan adalah 40A dan 63A yang mempunyai kepekaan 100mA atau 300mA.

MCB (Miniature Circuit Breaker)

Disambung kepada pendawaian soket plug dan pendawaian lampu/kipas. Ia berfungsi untuk memutuskan bekalan elektrik sekiranya arus elektrik yang tinggi melebihi kapasiti MCB.

Arus tinggi berlaku disebabkan berlaku litar pintas antara wayar live dan wayar neutral ataupun penggunaan peralatan elektrik yang terlalu banyak.

Kapasiti MCB yang selalu digunakan adalah

• 6A (untuk pendawaian lampu/kipas)
• 20A (untuk pendawaian soket plug)
• 32A  (untuk pendawaian soket plug)

Unit keelektromagnetan SI

Unit keelektromagnetan SI
Simbol	Nama kuantiti	Unit-unit terbitan	Unit	Unit-unit asas
I	Arus	ampere (Unit asas SI)	A	A = W/V = C/s
q	Cas elektrik, Kuantiti elektrik	coulomb	C	A·s
V	Beza keupayaan	volt	V	J/C = kg·m2·s−3·A−1
R, Z, X	Rintangan, Impedans (Galangan), Reaktans (Regangan)	ohm	Ω	V/A = kg·m2·s−3·A−2
ρ	Kerintangan	ohm meter	Ω·m	kg·m3·s−3·A−2
P	Kuasa elektrik	watt	W	V·A = kg·m2·s−3
C	Kapasitans (Kemuatan)	farad	F	q/V = kg−1·m−2·A2·s4
	Elastans (Anjalan)	salingan farad	F−1	V/C = kg·m2·A−2·s−4
ε	Ketelusan	farad per meter	F/m	kg−1·m−3·A2·s4
χe	Kerentanan elektrik	(tak berdimensi)	-	-
G, Y, B	Konduksian (Kealiran), Admitans (Lepasan), Rentanan	siemens	S	Ω−1 = kg−1·m−2·s3·A2
σ	Kekonduksian (Keberaliran)	siemens per meter	S/m	kg−1·m−3·s3·A2
H	Medan elektrik tambahan, keamatan medan elektrik, kekuatan medan elektrik	ampere per meter	A/m	A·m−1
Φm	Fluks magnet	weber	Wb	V·s = kg·m2·s−2·A−1
B	Medan magnet, ketumpatan fluks magnet, aruhan magnet	tesla	T	Wb/m2 = kg·s−2·A−1
	Keengganan (Reluktans)	ampere-pusingan per weber	A/Wb	kg−1·m−2·s2·A2
L	Induktans (Kearuhan)	henry	H	Wb/A = V·s/A = kg·m2·s−2·A−2
μ	Kebolehtelapan	henry per meter	H/m	kg·m·s−2·A−2
χm	Kerentanan magnet	(tak berdimensi)	-	-

sumber: wikipedia

Dunia Elektrik

Dunia Elektrik

Jenis-jenis Api Kebakaran dan AlatPemadam Api

Api kebakaran boleh diklasifikasikan kepada 4 jenis iaitu;

1. Kelas A
Api berpunca daripada bahan pepejal (kecuali logam) sepeti kayu, kertas, kain, plastik dan sebagainya.

2. Kelas B
Berpunca dari bahan cecair  yang mudah terbakar seperti minyak petrol, gas dapur, diesel, varnis, cat dan sebagainya.

3. Kelas C
Berpunc dari gas atau wap yang mudah terbakar seperti hidrogen, methane, propane, oxy-acetylene, gas LPG dapur dan sebagainya.

4. Kelas D
Berpunca dari bahan logam seperti magnesium, aluminium, natrium, kalium dan sebagainya.

5. Kelas E
Berpunca dari bahan masakan seperti minyak masak atau lemak.

Kebakaran dari peralatan elektrik pula tidak dikelaskan.

Nota: Pengelasan jenis api kebakaran di atas hanya sah di Malaysia sahaja. Di negara-negara lain, pengelasan jenis api adalah berbeza.

Berikut adalah jenis pemadam api yang biasa digunakan:

1) Pemadam Api Serbuk Kering ABC

Berat: 12kg atau 3kg
Warna: Biru
Jenis api yang boleh dipadamkan: A,B dan C

Catatan : Boleh digunakan sekali sahaja, serbuknya boleh merosakkan logam, enjin dan badan kenderaan, berbahaya kepada makanan.




2) Pemadam Api Karbon Dioksida

Berat: 3kg
Warna: Hitam
Jenis api yang boleh dipadamkan: Api dari peralatan elektrik
Catatan: Tidak sesuai untuk persekitaran terbuka






3) Pemadam Api Serbuk Kering ABC

Berat: 12kg dan 3kg
Warna: Merah
Jenis api yang boleh dipadamkan: A, B, C dan api dari peralatan elektrik
Catatan: Boleh digunakan sekali sahaja.

Setiap alat pemadam api untuk kegunaan bukan domestik (seperti di kilang dan pejabat) wajib didaftarkan kepada pihak bomba melalui kontraktor yang telah berdaftar dengan pihak bomba. Pihak bomba akan mengeluarkan sijil untuk setiap alat pemadam api dan juga pelekat untuk ditampal pada badan pemadam api tersebut. Sijil ini perlu diperbaharui setiap tahun, manakala alat pemadam api yang berusia lebih 10 tahun perlu dilupuskan kerana bahan kimianya tidak lagi efektif untuk memadamkan api.

Fungsi Wayar Bumi Pada Lampu Kalimantang

Soalan

Lampu kalimantang hanya memerlukan 2 wayar sahaja untuk menyala iaitu wayar hidup (live) dan wayar neutral. Tetapi , apakah fungsi wayar bumi (earth) yang berwarna hijau pada pendawaian lampu kalimantang. Biasanya, wireman pasang wayar bumi pada mana-mana skru dalam lampu kalimantang ataupun hanya selitkan sahaja pada badan lampu.

Jawapan

Pemasangan wayar bumi dalam lampu kalimantang adalah untuk keselamatan.

Dalam pemasangan lampu kalimantang, ada kemungkinan wayar akan terputus atau penebat wayar tertanggal dan menyentuh badan lampu kalimantang. Badan lampu kalimantang biasanya diperbuat daripada besi. Jadi, apabila suis dihidupkan, badan lampu kalimantang akan menjadi 'live'. Apabila seseorang pegang badan lampu kalimantang pada ketika ini, dia akan terkena renjatan elektrik.

Selain dari kemungkinan wayar terputus atau kerosakan penebat wayar, choke atau ballast dalam lampu kalimantang juga boleh menyebabkan badan lampu kalimantang menjadi 'live'. Ini boleh berlaku apabila penebat lilitan wayar dalam choke pecah, badan choke tersebut akan menjadi 'live'.Oleh kerana choke dipasang pada badan lampu kalimantang, ia juga akan menjadi 'live' dan orang yang memegang lampu kalimantang semasa suis dihidupkan akan terkene renjatan elektrik.

Sekiranya wayar bumi dipasang, apabila badan lampu kalimantang menjadi 'live' kerana kerosakan penebat wayar atau kerosakan choke, arus elektrik akan mengalir melalui wayar bumi dan ini akan menyebabkan RCCB trip. Apabila RCCB trip, ini menunjukkan lampu kalimantang itu tidak selamat dan tindakan pembaikan perlu dilakukan.

Contoh-contoh Litar Skematik Pendawaian Soket Alir Keluar

Contoh-contoh Litar Skematik Pendawaian Soket Alir Keluar

Litar Akhir Bagi Soket Alir Keluar 13A
Jumlah litar akhir yang perlu diagihkan dan saiz konduktor yang digunakan serta luas lantai maksimum yang dibenarkan boleh ditentukan dengan berpandukan jadual di bawah.

Contoh Litar Skematik Pendawaian Lampu

Contoh-contoh Litar Skematik Pendawaian Lampu

Pendawaian Elektrik Tiga Fasa Untuk Bangunan

Pendawaian elektrik pengguna fasa tiga Contoh 1. Seperti Rajah

Kenapa pusingan kipas syiling menjadi perlahan ?

Kadang-kadang kipas siling, kipas meja, kipas dinding atau exhaust fan di rumah kita menjadi semakin perlahan selepas diguna beberapa tahun walaupun kelajuannya dilaras pada tahap maksimum. Mengapakah ini berlaku ? Adakah ia boleh dibaiki ?

Perkara ini berlaku disebabkan kapasitor yang terdapat pada motor kipas tersebut. Nilai Farad pada kapasitor tersebut telah berkurangan dan ini menyebabkan kelajuan kipas semakin berkurangan. Gambar 1 di bawah menunjukkan bentuk biasa kapasitor yang terdapat pada motor kipas manakala Gambar 2 menunjukkan lokasi kapasitor pada kipas siling.

Gambar 1: Bentuk biasa kapasitor kipas

Gambar 2: Lokasi kapasitor kipas siling

Nilai kapasitor yang biasa digunakan pada kipas siling atau kipas meja di rumah adalah sekitar 2uF. Kapasitor yang berkualiti rendah biasanya nilai Farad akan berkurangan setiap tahun. Untuk membaiki kipas yang menjadi semakin perlahan itu, hanya gantikan sahaja kapasitor ini dengan yang baru.

Anda dinasihatkan supaya menggantikan kapasitor tersebut dengan nilai Farad yang sama dengan nilai Farad kapasitor yang asal. Menggunakan kapasitor yang mempunyai nilai Farad yang lebih tinggi akan menyebabkan kipas berpusing lebih laju, motor menjadi lebih panas dan ini boleh merosakkan gelung dalam motor kipas tersebut. Pastikan kapasitor tersebut mempunyai label voltan lebih dari 300VAC.

Pastikan juga anda menutup suis utama pada papan agihan elektrik semasa membuat kerja penggantian kapasitor kipas. Ini adalah untuk keselamatan.

Bagaimana Lampu Kalimantang dan Ballast Magnetik Berfungsi ?

Secara asasnya, lampu kalimantang terbahagi kepada 3 komponen utama: tiub kalimantang, pemula (starter) dan ballast magnetik. Fungsi setiap komponen tersebut adalah seperti berikut:

Tiub Kalimantang

Apabila arus mengalir ke filament melalui pin terminal, filament akan menjadi panas dan mengionkan gas nadir.  Pada masa yang sama, filament akan memancarkan electron dan ini menyebabkan merkuri mengewap. Wap merkuri akan teruja dan membebaskan tenaga radiasi ultraviolet. Lapisan dalaman fosforus akan menukarkan tenaga radiasi ultraviolet ke cahaya boleh nampak.

Pemula (Starter)

Membenarkan arus permulaan melalui ke dalam pemula. Pemula bertindak sebagai suis yang sentiasa on-off apabila arus melaluinya. Dwilogam yang terdapat di dalam pemula akan memanas, melengkung dan tidak menyentuh titik sentuh. Apabila sejuk, dwilogam menjadi lurus dan menyentuh titik sentuh semula. Arus akan berhenti melalui pemula apabila ia boleh melalui tiub kalimantang.

Ballast Magnetik atau choke

1. Menjana voltan permulaan yang  tinggi akibat tindakan on-off  yang dilakukan oleh pemula.
2. Menghadkan arus melalui tiub kalimantang ketika lampu sedang menyala. Ini kerana, pada ketika itu, rintangan gas dalam tiub kalimantang adalah rendah dan  ini menyebabkan arus tinggi. Arus ini perlu dikawal supaya ia tidak merosakkan komponen lain

Cara kerja lampu kalimantang adalah seperti berikut:

1. Suis dihidupkan
2. Arus melalui filament dan memanas. Gas nadir mula mengion dan filament memancarkan elektron
3. Arus melalui pemula
4. Ballast magnetik menjana voltan tinggi kerana tindakan on-off oleh pemula
5. Filamen memancarkan elektron, merkuri mengewap, arus (elektron) mengalir dalam tiub kalimantang dan cahaya terhasil
6. Ballast magnetik menghadkan arus elektrik

Papan Agihan Sistem Bekalan Elektrik di Rumah (Satu Fasa)

Gambar di atas menunjukkan kotak agihan (Distribution Board - DB) sistem bekalan elektrik 1 fasa. Ia biasanya terdapat di rumah2 teres, rumah Semi-D dan rumah2 di kampung.

Suis utama

Berfungsi untuk memutuskan bekalan elektrik di dalam rumah. Ada rumah yang menggunakan fius menggantikan suis utama.

RCD (Residual Current Device)

Kadangkala dikenali sebagai RCCB (Residual Current Circuit Breaker) atau ELCB (Earth Leakage Circuit Breaker). Alat ini merupakan alat paling penting kerana ia melindungi anda dari renjatan elektrik dan peralatan elektrik dari voltan tinggi akibat kilat.

Kapasiti RCD yang sering digunakan adalah 40A dan 63A yang mempunyai kepekaan 100mA atau 300mA.

MCB (Miniature Circuit Breaker)

Disambung kepada pendawaian soket plug dan pendawaian lampu/kipas. Ia berfungsi untuk memutuskan bekalan elektrik sekiranya arus elektrik yang tinggi melebihi kapasiti MCB.

Arus tinggi berlaku disebabkan berlaku litar pintas antara wayar live dan wayar neutral ataupun penggunaan peralatan elektrik yang terlalu banyak.

Kapasiti MCB yang selalu digunakan adalah

• 6A (untuk pendawaian lampu/kipas)
• 20A (untuk pendawaian soket plug)
• 32A  (untuk pendawaian soket plug)

ELCB @ RCCB?

ELCB - Earth Leakage Circuit Breaker (Pemutus Litar Bocor ke Bumi)

RCCB - Residual Current Circuit Breaker (Pemutus Litar Arus Baki)

Yang manakan penggunaan perkataan yang betul untuk alat seperti gambar di atas ELCB atau RCCB ? Jawapannya : Kedua-duanya betul untuk masa sekarang.

ELCB terbahagi kepada 2 bahagian:

• ELCB kendalian voltan
• ELCB kendalian arus = RCCB

RCCB adalah nama lain bagi ELCB kendalian arus. Penggunaan perkataan RCCB untuk ELCB kendalian voltan adalah tidak betul. Walaubagaimanapun, pengunaan ELCB kendalian voltan ini telah lama dihentikan dan syarikat pengeluar tidak lagi mengeluarkan ELCB jenis ini lagi. Oleh itu, kesemuaELCB yang terdapat di pasaran kini adalah ELCB kendalian arus atau RCCB. Tetapi anda masih boleh menemui ELCB kendalian voltan ini pada papan agihan bekalan elektrik di bangunan-bangunan lama yang dibina sekitar tahun 1940an dan 1950an.

Nota : RCCB juga kadang-kala dikenali sebagai RCD (Residual Current Device)

Transformer

Salah satu komponen yang penting dalam membina unit bekalan kuasa. Walaupun ianya simple tetapi jangan ambil mudah dengan komponen ini. Transformer atau pun pengubah adalah komponen yang berupaya mengubah nilai voltan sama ada nilai naik atau pun nilai menurun. Transformer mengandungi dua binaan gegelung yang diberi nama gegelung primari dan gegelung sekunder. Untuk primari adalah masukan dan sekunder adalah keluaran. Itu yang perlu kita tahu. Tetapi, sekunder juga boleh jadi masukan dan primari (untuk kes tertentu seperti untuk buat inverter). Itu tidak perlu risau. Hanya ingat yang mula-mula saja.

Transformer mempunyai pelbagai saiz. Dari bersaiz sekecil kotak mancis sehinggalah sebesar rumah. Untuk penerangan ini, saya terangkan yang biasa digunakan dalam projek elektronik. Antara jenis-jenis transformer adalah seperti:

• power transformer
• output transformer
• driver transformer
• IF transformer

Semua jenis-jenis trasformer yang disebutkan di atas untuk sekadar pengetahuan saja. Saya akan terangkan mengenai transformer kuasa yang digunakan untuk membina unit bekalan kuasa. Untuk membeli transformer yang betul, sila rujuk kepada senarai komponen yang diperlukan. Ini adalah penting untuk memastikan litar projek menerima bekalan kuasa yang sesuai. Pastikan juga Ampere yang betul. Jika Ampere kurang, litar bekalan kuasa tidak berupaya untuk menanggung beban litar projek yang besar dan banyak. Ampere yang sesuai adalah antara 1A hingga 2A. Itu sudah cukup. Nak tinggi lagi pun boleh dan jangan terlalu kurang dari 1A. Jika kurang, litar masih boleh berfungsi dengan baik tetapi jika ada bebanan lebih, ia mungkin mengundang masalah seperti litar projek tidak berfungsi dengan baik (masih lagi berfungsi).

Satu lagi, kepada yang kali pertama guna transformer ini, jangan suka-suka pegang mana-mana bahagian transformer yang telah disambungkan ke punca AC. Pastikan wayar yang disabung dibalut dengan pita yang sesuai atau dengan tiub heat shrink. Pastikan juga dapatkan nasihat dari yang mahir dalam mengendalikan transformer. Salah langkah, boleh bawa kecederaan atau pun maut. Jika tidak tahu mengenai transformer, belajar dahulu dan dapatkan latihan dari tenaga mahir.

Kegunaan transistor sebagai suis

Kebanyakan litar elektronik yang simple menggunakan relay sebagai suis perantaraan kepada litar luaran yang lain seperti menghidupkan metol 240VAC atau menghidupkan peralatan elektrik. Relay jugalah yang menjadi komponen paling sesuai untuk tugasan tersebut. Manakala komponen lain yang berkaitan seperti SCR atau Triac dan seumpamanya kurang mendapat sambut dari segi penggunaanya kecuali untuk kes-kes tertentu seperti menjimatkan ruang dan mengurangkan berat.Namum begitu relay perlukan komponen lain untuk menghidupkannya. komponen yang sesuai untuk digandingkan adalah transistor. Ya... transistorlah jawapannya. Jika satu-satu litar elektronik atau pun litar projek kit mempunyai keluarannya sekadar nyalaan LED atau bunyi pada speaker, ianya boleh ditukar kepada penggunaan relay sebagai suis. Seperti litar aktif gelap atau litar penggera air dan seumpamanya yang menggunakan komponen selain relay seperti LED atau speaker, dengan menggunakan litar tambahan, relay boleh digunakan.

Ianya berkaitan dengan kehendak kita untuk mengawal litar lain atau menggunakan voltan 240VAC. Kebanyakan relay sesuai untuk tugasan sebagai suis untuk voltan 240VAC. Asalkan kita perlu berhati-hati dalam pemasangan untuk litar tersebut kerana ianya berkaitan dengan arus ulang alik yang tinggi dan merbahaya. Dengan adanya relay, litar induk tidak dikacau oleh penyambungan litar kedua pada relay. Termasuk juga pada komponen seperti transistor, ianya selamat dan tidak akan rosak kecuali untuk kes-kes tertentu.Pada contoh surihan di atas adalah salah satu cara untuk menggunakan relay sebagai ganti kepada LED atau speaker dalam sesebuah litar projek. Contoh ini juga untuk keluaran bervoltan positif. Jika voltan keluaran negatif, hanya perlu tukar transistor PNP dan sedikit perubahan susunan komponen asal. Dengan cara ini, relay akan on jika terdapat isyarat voltan pada masukan dan menghidupkan transistor. Fungsi transistor di sini adalah sebagai pemicu relay. Jadi litar ini sebuat sebagai relay driver.

Simbol asas elektronik

Apabila perbincangan mengenai komponen elektronik diadakan, dan apabila kita cuba membaca litar diagram elektronik, apa yang penting adalah memahami simbol-simbol asas elektronik. Tetapi ada pelbagai versi simbol yang digunakan dalam pemetaan diagram elektronik ini. Jadi terpulang kepada pereka litar elektronik memilih bentuk versi simbol elektronik yang sesuai bagi mereka.

Di sini saya sertakan beberapa simbol asas yang mesti kita ketahui dalam memahami diagram litar elektronik. Namun begitu anda perlu faham juga ada beberapa simbol yang berlainan tetapi merupakan nama yang sama seperti simbol perintang. Jika lihat pada simbol perintang, terdapat dua bentuk yang berbeza. Satu berbentuk segiempat panjang dan satu lagi berbentuk gerigi. Kedua-duanya boleh digunakan. Apa yang penting kita perlu kenal kedua-duanya.

Namun begitu dalam melakar lukisan teknik, simbol rasmi untuk perintang adalah yang berbentuk gerigi. Manakala simbol segiempat adalah tidak sah. Tetapi bagi keadaan sekarang ini, kedua-dua simbol boleh digunakan dan tiada masalah pun asalkan kita memahaminya. Sedangkan saya lebih suka menggunakan simbol segiempat panjang.

Jadi bagaimana untuk mengingati kesemua simbol-simbol ini. Banyak cara tetapi cara paling mudah adalah selalulah melihat dan membaca diagram litar elektronik. Selain itu perlu rajin buat projek elektronik. Pada masa yang sama, kita mampu mengingati simbol-simbol ini tanpa perlu menghafalnya seperti menghafal fakta sejarah.
